Revin
2023-07-10
目录

OpenResty 使用

# 1 OpenResty介绍

OpenResty是一个基于 Nginx 与 Lua 的高性能 Web 平台,其内部集成了大量精良的 Lua 库、第三方模块以及大多数的依赖项

用于方便地搭建能够处理超高并发、扩展性极高的动态 Web 应用、Web 服务和动态网关

OpenResty通过汇聚各种设计精良的 Nginx 模块(主要由 OpenResty 团队自主开发),从而将 Nginx 有效地变成一个强大的通用 Web 应用平台,这样,Web 开发人员和系统工程师可以使用 Lua 脚本语言调动 Nginx 支持的各种 C 以及 Lua 模块,快速构造出足以胜任 10K 乃至 1000K 以上单机并发连接的高性能 Web 应用系统。

OpenResty的目标是让你的Web服务直接跑在Nginx服务内部,充分利用 Nginx 的非阻塞 I/O 模型,不仅仅对 HTTP 客户端请求,甚至于对远程后端诸如 MySQL、PostgreSQL、Memcached 以及 Redis 等都进行一致的高性能响应。

# 1.1 Nginx 的流程定义

nginx实际把请求处理流程划分为了11个阶段,这样划分的原因是将请求的执行逻辑细分,各阶段按照处理时机定义了清晰的执行语义,开发者可以很容易分辨自己需要开发的模块应该定义在什么阶段。


  1. 当请求进入Nginx后先READ REQUEST HEADERS 读取头部 然后再分配由哪个指令操作
  2. Identity 寻找匹配哪个Location*
  3. Apply Rate Limits 是否要对该请求限制
  4. Preform Authertication 权限验证
  5. Generate Content 生成给用户的响应内容
  6. 如果配置了反向代理 那么将要和上游服务器通信 Upstream Services
  7. 当返回给用户请求的时候要经过过滤模块 Response Filter
  8. 发送给用户的同时 记录一个Log日志

# 1.1.1 流程详解

阶段 描述
post-read 接收到完整的http头部后处理的阶段,在uri重写之前,一般跳过
server-rewrite location匹配前,修改uri的阶段,用于重定向,location块外的重写指令(多次执行)
find-config uri寻找匹配的location块配置项(多次执行)
rewrite 找到location块后再修改uri,location级别的uri重写阶段(多次执行)
post-rewrite 防死循环,跳转到对应阶段
preaccess 权限预处理
access 判断是否允许这个请求进入
post-access 向用户发送拒绝服务的错误码,用来响应上一阶段的拒绝
try-files 访问静态文件资源
content 内容生成阶段,该阶段产生响应,并发送到客户端
log 记录访问日志

# 1.1.2 OpenResty处理流程

由于 Nginx 把一个请求分成了很多阶段,第三方模块就可以根据自己的行为,挂载到不同阶段处理达到目的,OpenResty 也应用了同样的特性

不同的阶段,有不同的处理行为,这是 OpenResty 的一大特色,OpenResty 处理一个请求的流程参考下图


指令 描述
init_by_lua,init_by_lua_block 运行在Nginx loading-config 阶段,注册Nginx Lua全局变量,和一些预加载模块。是Nginx master进程在加载Nginx配置时执行
init_worker_by_lua 在Nginx starting-worker阶段,即每个nginx worker启动时会调用,通常用来hook worker进程,并创建worker进行的计时器,用来健康检查,或者设置熔断记时窗口等等。
access_by_lua 在access tail阶段,用来对每次请求做访问控制,权限校验等等,能拿到很多相关变量。例如:请求体中的值,header中的值,可以将值添加到ngx.ctx, 在其他模块进行相应的控制
balancer_by_lua 通过Lua设置不同的负载均衡策略, 具体可以参考lua-resty-balancer (opens new window)
content_by_lua 在content阶段,即content handler的角色,即对于每个api请求进行处理,注意不能与proxy_pass放在同一个location下
proxy_pass 真正发送请求的一部分, 通常介于access_by_lua和log_by_lua之间
header_filter_by_lua 在output-header-filter阶段,通常用来重新响应头部,设置cookie等,也可以用来作熔断触发标记
body_filter_by_lua 对于响应体的content进行过滤处理
log_by_lua 记录日志即,记录一下整个请求的耗时,状态码等

# 2 Openresty安装

# 2.1 yum安装

你可以在你的 CentOS 系统中添加 openresty 仓库,这样就可以便于未来安装或更新我们的软件包(通过 yum update 命令)

# 2.1.1 添加OpenResty仓库

运行下面的命令就可以添加我们的仓库:

sudo yum install yum-utils
sudo yum-config-manager --add-repo https://openresty.org/package/centos/openresty.repo
1
2

# 2.1.2 安装OpenResty

然后就可以像下面这样安装软件包,比如 openresty

sudo yum install openresty
1

# 2.2 源代码编译安装

OpenResty插件分为自带插件以及第三方插件,如果是自带插件直接激活就可以,如果是第三方插件需要手动下载插件添加进去,这里我们以本地缓存插件安装举例

# 2.2.1 安装编译环境

yum install -y make cmake gcc gcc-c++ autoconf automake libpng-devel libjpeg-devel zlib libxml2-devel ncurses-devel bison libtool-ltdl-devel libiconv libmcrypt mhash mcrypt pcre-devel openssl-devel freetype-devel libcurl-devel lua-devel readline-devel curl wget
1

# 2.2.2 下载最新版源码

mkdir /usr/local/openresty
wget https://openresty.org/download/openresty-1.21.4.1.tar.gz
tar -zxvf openresty-1.21.4.1.tar.gz # 解压openresty
1
2
3

# 2.2.3 下载缓存插件

到 缓存插件地址 (opens new window) 下载最新版 缓存插件

mkdir /usr/local/openresty/modules&& cd /usr/local/openresty/modules
wget http://labs.frickle.com/files/ngx_cache_purge-2.3.tar.gz
tar -zxvf ngx_cache_purge-2.3.tar.gz #解压缓存插件
1
2
3

# 2.2.4 编译OpenResty

选择需要的插件启用, –with-Components 激活组件,–without 则是禁止组件 ,–add-module是安装第三方模块

./configure --prefix=/usr/local/openresty --with-luajit --without-http_redis2_module --with-http_stub_status_module --with-http_v2_module --with-http_gzip_static_module --with-http_sub_module --add-module=/usr/local/openresty/modules/ngx_cache_purge-2.3 #配置缓存插件的源码路径
1

这里禁用了 redis组件 并且 安装了第三方缓存组件

出现如下界面表示编译成功


# 2.2.5 安装OpenResty

gmake && gmake install
1

出现如下界面表示安装成功


# 2.2.6 环境设置

vi /etc/profile ##加入path路径
export PATH=$PATH:/usr/local/openresty/nginx/sbin
source /etc/profile ##生效配置
1
2
3

# 2.2.7 查看环境

nginx -v
nginx version: openresty/1.17.8.2
1
2

查看安装的组件

nginx -V
1


# 2.3 环境配置

# 2.3.1 配置文件修改

基于我们上节课的内容改造nginx.conf

user  root;
worker_processes  2;


error_log  logs/error.log  info;


events {
    worker_connections  1024;
}


http {
    include       mime.types;
    default_type  application/octet-stream;
    sendfile        on;
    keepalive_timeout  65;

    include conf.d/*.conf;
}


1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22

# 2.3.2 创建配置目录

创建配置文件目录

mkdir /usr/local/openresty/nginx/conf/conf.d
1

# 2.3.3 创建Nginx配置文件

我们创建的conf.d目录中创建一个测试的配置文件

server {
    server_name www.itcast.com;
    charset   utf-8;
    location /{
        default_type text/html;
        content_by_lua '
            ngx.say("<p>Hello, World!</p>")
            ';
    }
}
1
2
3
4
5
6
7
8
9
10

如果你熟悉 nginx 的配置,应该对以上代码就很熟悉。这里我们将 html 代码直接写在了配置文件中。

# 2.3.4 启动OpenResty

nginx -c /usr/local/openresty/nginx/conf/nginx.conf
1

接下来我们可以使用 curl 来测试是否能够正常范围

curl http://127.0.0.1/
<p>Hello, World!</p>
1
2

我们在配置文件写的 html 已正常输出。

# 3 OpenResty常用命令

主要帮助对http请求取参、取header头、输出等

命令 描述
ngx.arg 指令参数,如跟在content_by_lua_file后面的参数
ngx.var request变量,ngx.var.VARIABLE引用某个变量,lua使用nginx内置的绑定变量. ngx.var.remote_addr为获取远程的地址,
ngx.ctx 请求的lua上下文,每次请求的上下文,可以在ctx里记录,每次请求上下文的一些信息,例如:request_id, access_key等等
ngx.header 响应头,ngx.header.HEADER引用某个头
ngx.status 响应码
ngx.log 输出到error.log
ngx.send_headers 发送响应头
ngx.headers_sent 响应头是否已发送
ngx.resp.get_headers 获取响应头
ngx.is_subrequest 当前请求是否是子请求
ngx.location.capture 发布一个子请求
ngx.location.capture_multi 发布多个子请求
ngx.print 输出响应
ngx.say 输出响应,自动添加‘\n‘
ngx.flush 刷新响应
ngx.exit 结束请求

# 4 商品详情页系统架构介绍

商品详情页架构的要求,高可用,高性能,高并发 ;一般来说 业界分为两种主流的方案

# 4.1 中小公司的详情页方案

很多中小型 电商的商品详情页 可能一分钟都没有一个访问,这种的话,就谈不上并发设计,一个tomcat 就能搞定

还有一种中小型公司呢?虽然说公司不大,但是也是有几十万日活,然后几百万用户,他们的商品详情用,采取的方案可能是全局的一个静态页面这样子

image-20210225154015642

就是我们有把商品详情页直接做成一个静态页面,然后这样子每次全量的更新,把数据全部静态放到redis里面,每次数据变化的时候,我们就通过一个Java服务去渲染这个数据,然后把这个静态页面推送到到文件服务器

# 4.1.1 缺点

  • 这种方案的缺点,如果商品很多,那么渲染的时间会很长,达不到实时的效果
  • 文件服务器性能高,tomcat性能差,压力都在Tomcat服务器了
  • 只能处理一些静态的东西,如果动态数据很多,比如有库存的,你不可能说每次去渲染,然后推送到文件服务器,那不是更加慢?

# 4.2 大型公司的商品详情页的核心思想

下面这张图就是整体的思路

image-20210225154423098

上图展示了核心思想主要有以下五步来完成

# 4.2.1 生成静态页

添加修改页面的时候生成静态页,这个地方生成的是一个通用的静态页,敏感数据比如 价格,商品名称等,通过占位符来替换,然后将生成的静态页的链接,以及敏感数据同步到redis中,如果只修改价格不需要重新生成静态页,只需要修改redis敏感数据即可。

# 4.2.2 推送到文件服务器

这个的文件服务器泛指能够提供静态文件处理的文件服务器,nginx代理静态文件,tomcat,以及OSS等都算静态文件服务器,生成完静态文件后将文件推送到文件服务器,并将请求连接存放进redis中

# 4.2.3 布隆过滤器过滤请求

Redis和nginx的速度很快,但是如果有人恶意请求不存在的请求会造成redis很大的开销,那么可以采用布隆过滤器将不存在的请求过滤出去。

# 4.2.4 lua直连Redis读取数据

因为java连接Reids进行操作并发性能很弱,相对于OpenResty来说性能差距很大,这里使用OpenResty,读取Redis中存放的URL以及敏感数据。

# 4.2.5 OpenResty 渲染数据

从Redis获取到URL后lua脚本抓取模板页面内容,然后通过redis里面的敏感数据进行渲染然后返回前端,因为都是lua脚本操作性能会很高

# 4.3 环境准备

下面我们就基于这个架构来安装和搭建所需要的环境

# 4.3.1 配置文件服务器

我们的的文件服务器页面在nginx-server的代码中可以通过http://IP/template.html访问

# 4.3.2 配置资源反向代理

通过nginx来配置资源服务器

upstream dynamicserver {
      server 192.168.64.1:9001 fail_timeout=60s max_fails=3;
      server 192.168.64.1:9002 fail_timeout=60s max_fails=3;
      keepalive 256;
}


server {
        server_name www.resources.com 127.0.0.1;
        default_type text/html;
        charset   utf-8;
        location ~ .*$ {
            index index.jsp index.html;
            proxy_pass http://dynamicserver;
            # 表示重试超时时间是3s
            proxy_connect_timeout      30;
            proxy_send_timeout         10;
            proxy_read_timeout         10;
            #表示在 6 秒内允许重试 3 次,只要超过其中任意一个设置,Nginx 会结束重试并返回客户端响应
            proxy_next_upstream_timeout 60s;
            proxy_next_upstream_tries 3;


       }
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25

# 4.3.3 访问测试

可以通过访问www.resources.com/template.html访问测试

image-20211227173006888

# 4.4 Redis安装布隆过滤器

# 4.4.1 什么是布隆过滤器

使用布隆过滤器来解决缓存穿透问题

# 布隆过滤器的原理

布隆过滤器其本质就是一个只包含0和1的数组,具体操作当一个元素被加入到集合里面后,该元素通过K个Hash函数运算得到K个hash后的值,然后将K个值映射到这个位数组对应的位置,把对应位置的值设置为1。查询是否存在时,我们就看对应的映射点位置如果全是1,他就很可能存在(跟hash函数的个数和hash函数的设计有关),如果有一个位置是0,那这个元素就一定不存在。


# 布隆过滤器缺点

bloom filter之所以能做到在时间和空间上的效率比较高,是因为牺牲了判断的准确率、删除的便利性

  • 存在误判,可能要查到的元素并没有在容器中,但是hash之后得到的k个位置上值都是1,如果bloom filter中存储的是黑名单,那么可以通过建立一个白名单来存储可能会误判的元素
  • 删除困难,一个放入容器的元素映射到bit数组的k个位置上是1,删除的时候不能简单的直接置为0,可能会影响其他元素的判断,可以采用Counting Bloom Filter

# 4.4.2 插件形式安装

# 下载布隆过滤器插件

在redis布隆过滤器插件地址 (opens new window)下载最新的release源码,在编译服务器进行解压编译

 wget https://github.com/RedisBloom/RedisBloom/archive/v2.2.4.tar.gz
1

解压插件进行插件的编译

tar RedisBloom-2.2.4.tar.gz
cd RedisBloom-2.2.4
make
1
2
3

编译得到动态库rebloom.so 启动redis时,如下启动即可加载bloom filter插件

配置文件形式配置

#在redis配置文件(redis.conf)中加入该模块即可
vim redis.conf
#添加
loadmodule /root/bloom/redisbloom-2.2.4/rebloom.so (前面为你自己的路径)
1
2
3
4

启动命令挂载

redis-server redis.conf --loadmodule /usr/rebloom/rebloom.so INITIAL_SIZE 1000000   ERROR_RATE 0.0001
#容量100万, 容错率万分之一, 占用空间是4m
1
2

# 4.4.3 docker方式单机安装

docker run -d -p 6379:6379 --name redis-redisbloom redislabs/rebloom:latest
1

# 4.4.4 Redis集群部署安装

# 创建目录
mkdir -p /tmp/etc/redis/
mkdir -p /tmp/data/redis/node{1..6}
1
2
# redis配置文件

将配置文件写入到redis文件中

cat > /tmp/etc/redis/redis.conf<< EOF
protected-mode no
port 6379
tcp-backlog 511
timeout 0
tcp-keepalive 300
daemonize no
supervised no
pidfile /var/run/redis_6379.pid
loglevel notice
logfile ""
databases 1
always-show-logo yes
save 900 1
save 300 10
save 60 10000
stop-writes-on-bgsave-error yes
rdbcompression yes
rdbchecksum yes
dbfilename dump.rdb
rdb-del-sync-files no
dir ./
replica-serve-stale-data yes
replica-read-only yes
repl-diskless-sync no
repl-diskless-sync-delay 5
repl-diskless-load disabled
repl-disable-tcp-nodelay no
replica-priority 100
acllog-max-len 128
lazyfree-lazy-eviction no
lazyfree-lazy-expire no
lazyfree-lazy-server-del no
replica-lazy-flush no
lazyfree-lazy-user-del no
oom-score-adj no
oom-score-adj-values 0 200 800
appendonly yes
appendfilename "appendonly.aof"
appendfsync everysec
no-appendfsync-on-rewrite no
auto-aof-rewrite-percentage 100
auto-aof-rewrite-min-size 64mb
aof-load-truncated yes
aof-use-rdb-preamble yes
lua-time-limit 5000
cluster-enabled yes
cluster-config-file nodes-6379.conf
cluster-node-timeout 15000
slowlog-log-slower-than 10000
slowlog-max-len 128
latency-monitor-threshold 0
notify-keyspace-events ""
hash-max-ziplist-entries 512
hash-max-ziplist-value 64
list-max-ziplist-size -2
list-compress-depth 0
set-max-intset-entries 512
zset-max-ziplist-entries 128
zset-max-ziplist-value 64
hll-sparse-max-bytes 3000
stream-node-max-bytes 4096
stream-node-max-entries 100
activerehashing yes
client-output-buffer-limit normal 0 0 0
client-output-buffer-limit replica 256mb 64mb 60
client-output-buffer-limit pubsub 32mb 8mb 60
hz 10
dynamic-hz yes
aof-rewrite-incremental-fsync yes
rdb-save-incremental-fsync yes
jemalloc-bg-thread yes
loadmodule /etc/redis/redisbloom.so
EOF
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74

这里将本地编译好的redisbloom.so挂载到/etc/redis/redisbloom.so目录

# 配置docker-compose.yml文件
version: '2'
services:
    redis01:
        image: redis
        hostname: redis01
        container_name: redis01
        networks:
            docker-network:
                ipv4_address: 172.18.0.2
        ports:
            - "7001:6379"
        volumes:
            - "/tmp/etc/redis/redis.conf:/etc/redis/redis.conf"
            - "/tmp/data/redis/node1:/data"
            - "/tmp/etc/redis/redisbloom.so:/etc/redis/redisbloom.so"
        command:
           redis-server /etc/redis/redis.conf
    redis02:
        image: redis
        hostname: redis02
        container_name: redis02
        networks:
            docker-network:
                ipv4_address: 172.18.0.3
        ports:
            - "7002:6379"
        volumes:
            - "/tmp/etc/redis/redis.conf:/etc/redis/redis.conf"
            - "/tmp/data/redis/node2:/data"
            - "/tmp/etc/redis/redisbloom.so:/etc/redis/redisbloom.so"
        command:
           redis-server /etc/redis/redis.conf
    redis03:
        image: redis
        hostname: redis03
        container_name: redis03
        networks:
            docker-network:
                ipv4_address: 172.18.0.4
        ports:
            - "7003:6379"
        volumes:
            - "/tmp/etc/redis/redis.conf:/etc/redis/redis.conf"
            - "/tmp/data/redis/node3:/data"
            - "/tmp/etc/redis/redisbloom.so:/etc/redis/redisbloom.so"
        command:
            redis-server /etc/redis/redis.conf
    redis04:
        image: redis
        hostname: redis04
        container_name: redis04
        networks:
            docker-network:
                ipv4_address: 172.18.0.5
        ports:
            - "7004:6379"
        volumes:
            - "/tmp/etc/redis/redis.conf:/etc/redis/redis.conf"
            - "/tmp/data/redis/node4:/data"
            - "/tmp/etc/redis/redisbloom.so:/etc/redis/redisbloom.so"
        command:
            redis-server /etc/redis/redis.conf
    redis05:
        image: redis
        hostname: redis05
        container_name: redis05
        networks:
            docker-network:
                ipv4_address: 172.18.0.6
        ports:
            - "7005:6379"
        volumes:
            - "/tmp/etc/redis/redis.conf:/etc/redis/redis.conf"
            - "/tmp/data/redis/node5:/data"
            - "/tmp/etc/redis/redisbloom.so:/etc/redis/redisbloom.so"
        command:
            redis-server /etc/redis/redis.conf
    redis06:
        image: redis
        hostname: redis06
        container_name: redis06
        networks:
            docker-network:
                ipv4_address: 172.18.0.7
        ports:
            - "7006:6379"
        volumes:
            - "/tmp/etc/redis/redis.conf:/etc/redis/redis.conf"
            - "/tmp/data/redis/node6:/data"
            - "/tmp/etc/redis/redisbloom.so:/etc/redis/redisbloom.so"
        command:
            redis-server /etc/redis/redis.conf


networks:
    docker-network:
        ipam:
            config:
                - subnet: 172.18.0.0/16
                  gateway: 172.18.0.1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
# 启动布隆过滤器集群
docker-compose up -d
1
# 配置集群

进入一个容器

docker exec -ti redis01 /bin/bash
1

执行创建集群命令

redis-cli --cluster create 172.18.0.2:6379 172.18.0.3:6379 172.18.0.4:6379 172.18.0.5:6379 172.18.0.6:6379 172.18.0.7:6379 --cluster-replicas 1
1
# 布隆过滤器常用命令
命令 功能 参数
BF.RESERVE 创建一个大小为capacity,错误率为error_rate的空的Bloom BF.RESERVE {key} {error_rate} {capacity} [EXPANSION expansion] [NONSCALING]
BF.ADD 向key指定的Bloom中添加一个元素item BF.ADD {key} {item}
BF.MADD 向key指定的Bloom中添加多个元素 BF.MADD {key} {item} [item...]
BF.INSERT 向key指定的Bloom中添加多个元素,添加时可以指定大小和错误率,且可以控制在Bloom不存在的时候是否自动创建 BF.INSERT {key} [CAPACITY {cap}] [ERROR {error}] [EXPANSION expansion] [NOCREATE] [NONSCALING] ITEMS {item...}
BF.EXISTS 检查一个元素是否可能存在于key指定的Bloom中 BF.EXISTS {key} {item}
BF.MEXISTS 同时检查多个元素是否可能存在于key指定的Bloom中 BF.MEXISTS {key} {item} [item...]
BF.SCANDUMP 对Bloom进行增量持久化操作 BF.SCANDUMP {key} {iter}
BF.LOADCHUNK 加载SCANDUMP持久化的Bloom数据 BF.LOADCHUNK {key} {iter} {data}
BF.INFO 查询key指定的Bloom的信息 BF.INFO {key}
BF.DEBUG 查看BloomFilter的内部详细信息(如每层的元素个数、错误率等) BF.DEBUG {key}
# 测试

可以登录集群执行命令

# 进入一个redis集群的节点内部
docker exec -ti redis01 /bin/bash
# 以集群方式登录172.18.0.2:3306节点
redis-cli -h 172.18.0.2 -c
# 在redis中添加一个布隆过滤器 错误率是0.01 数量是1万个
BF.RESERVE bf_test 0.01 10000 NONSCALING
# 在bf_test 的布隆过滤器添加一个key
BF.ADD bf_test key
# 验证布隆过滤器key是否存在
BF.EXISTS bf_test key
# 验证布隆过滤器key1是否存在
BF.EXISTS bf_test key1
1
2
3
4
5
6
7
8
9
10
11
12

# 4.5 OpenResty支持Reids集群配置

# 4.5.1 下载安装lua_resty_redis

lua_resty_redis 它是一个基于rockspec API的为ngx_lua模块提供Lua redis客户端的驱动。

resty-redis-cluster模块地址:https://github.com/steve0511/resty-redis-cluster

  • 将resty-redis-cluster/lib/resty/下面的文件 拷贝到 openresty/lualib/resty

总共两个文件rediscluster.lua,xmodem.lua

# 4.5.2 连接Redis集群封装

创建redisUtils.lua的文件

--操作Redis集群,封装成一个模块
--引入依赖库
local redis_cluster = require "resty.rediscluster"




--配置Redis集群链接信息
local config = {
    name = "testCluster",                   --rediscluster name
    serv_list = {                           --redis cluster node list(host and port),
                   {ip="192.168.245.164", port = 7001},
                   {ip="192.168.245.164", port = 7002},
                   {ip="192.168.245.164", port = 7003},
                   {ip="192.168.245.164", port = 7004},
                   {ip="192.168.245.164", port = 7005},
                   {ip="192.168.245.164", port = 7006},
    },
    keepalive_timeout = 60000,              --redis connection pool idle timeout
    keepalive_cons = 1000,                  --redis connection pool size
    connection_timout = 1000,               --timeout while connecting
    max_redirection = 5
}




--定义一个对象
local lredis = {}


--创建查询数据get()
function lredis.get(key)
        local red = redis_cluster:new(config)
        local res, err = red:get(key)
        if err then
            ngx.log(ngx.ERR,"执行get错误:",err)
            return false
        end
        return res
end


-- 执行hgetall方法并封装成table
function lredis.hgetall(hash_key)
    local red = redis_cluster:new(config)
    local flat_map, err = red:hgetall(hash_key)
    if err then
        ngx.log(ngx.ERR,"执行hgetall错误:",err)
        return false
    end
    local result = {}
    for i = 1, #flat_map, 2 do
        result[flat_map[i]] = flat_map[i + 1]
    end
    return result
end


-- 判断key中的item是否在布隆过滤器中
function lredis.bfexists(key,item)
             local red = redis_cluster:new(config)
             -- 通过eval执行脚本
             local res,err = red:eval([[
             local  key=KEYS[1]
             local  val= ARGV[1]
             local  res,err=redis.call('bf.exists',key,val)
             return res
                ]],1,key,item)
     if  err then
        ngx.log(ngx.ERR,"过滤错误:",err)
        return false
     end
     return res
end


return lredis
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78

# 4.5.3 配置lua脚本路径

我们编写了lua脚本需要交给nginx服务器去执行,我们需要将创建一个lua目录,并在全局的nginx‘配置文件中配置lua目录,配置参数使用lua_package_path

# 配置redis 本地缓存
lua_shared_dict redis_cluster_slot_locks 100k;
# 配置lua脚本路径
lua_package_path "/usr/local/openresty/script/?.lua;;"; #注意后面是两个分号
1
2
3
4

完整的配置如下



user  root;
worker_processes  1;


#error_log  logs/error.log;
#error_log  logs/error.log  notice;
# 注意!! error日志输出info级别日志
error_log  logs/error.log  info;


#pid        logs/nginx.pid;




events {
    worker_connections  1024;
}




http {
    include       mime.types;
    default_type  application/octet-stream;


    #log_format  main  '$remote_addr - $remote_user [$time_local] "$request" '
    #                  '$status $body_bytes_sent "$http_referer" '
    #                  '"$http_user_agent" "$http_x_forwarded_for"';


    #access_log  logs/access.log  main;


    sendfile        on;
    #tcp_nopush     on;


    #keepalive_timeout  0;
    keepalive_timeout  65;
    # 注意!!配置redis 本地缓存
    lua_shared_dict redis_cluster_slot_locks 100k;
    # 注意!!lua脚本路径
    lua_package_path "/usr/local/openresty/script/?.lua;;";
    #gzip  on;
    include     conf.d/*.conf;
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50

# 4.5.4 测试脚本

在 nginx配置文件嵌入lua脚本进行测试

server {
        listen 9999;
        charset utf-8;

        location /test {
            default_type text/html;
            content_by_lua '
               local lrredis = require("redisUtils")
               -- 尝试读取redis中key的值
               local value = lrredis.get("key")
               --判断key是否在bf_taxi的布隆过滤器中
               local bfexist = lrredis.bfexists("bf_taxi","key")
               local htest = lrredis.hgetall("h_taxi")
               ngx.log(ngx.INFO, "key的值是",value)
               ngx.log(ngx.INFO, "bf_taxi布隆过滤器key的状态",bfexist)
               ngx.log(ngx.INFO, "h_taxi[url]的值是",htest["url"])
            ';
        }
    }
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
# 设置Redis数据
# 登录Redis
docker exec -ti redis01 /bin/bash
redis-cli -h 172.18.0.2 -c
# 设置key
set key value11
# 设置hash
hset h_taxi url http://www.baidu.com
# 创建布隆过滤器
BF.RESERVE bf_taxi 0.01 10000 NONSCALING
# 布隆过滤器添加key
BF.ADD bf_taxi key
1
2
3
4
5
6
7
8
9
10
11
# 访问测试

访问查看nginx日志打印

tail -f /usr/local/openresty/nginx/logs/error.log
1

image-20210225164358088

# 4.6 请求参数封装

nginx为了能够处理请求需要获取请求数据,需要将获取请求参数的lua脚本封装以下,创建requestUtils.lua的文件

--定义一个对象
local lreqparm={}
-- 获取请求参数的方法
function lreqparm.getRequestParam()
    -- 获取请求方法 get或post
   local request_method = ngx.var.request_method
    -- 定义参数变量
    local args = nil
    if "GET" == request_method then
        args = ngx.req.get_uri_args()
    elseif "POST" == request_method then
        ngx.req.read_body()
        args = ngx.req.get_post_args()
    end
    return args
end
return lreqparm
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17

# 4.6.1 测试脚本

server {
        listen 9999;
        charset utf-8;


        location /testreq {
            default_type text/html;
            content_by_lua '
              local lreqparm = require("requestUtils")
              local params = lreqparm.getRequestParam()
              local title = params["title"]
              if title ~= nil then
                  ngx.say("<p>请求参数的Title是:</p>"..title)
                return
              end
              ngx.say("<P>没有输入title请求参数<P>")
            ';
        }
    }
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19

访问http://192.168.64.150:9999/testreq?title=ceshi 测试

image-20210225173546035

# 4.7 抓取模板内容封装

# 4.7.1 下载安装lua-resty-http

下载地址 https://github.com/ledgetech/lua-resty-http

将lua-resty-http-master\lib\resty下的所有文件复制到openresty/lualib/resty httpclient

总共两个文件http.lua,http_headers.lua

因为需要从远程服务器抓取远程页面的内容,需要用到http模块,将其封装起来,创建requestHtml.lua

-- 引入Http库
local http = require "resty.http"
--定义一个对象
local lgethtml={}


function lgethtml.gethtml(requesturl)


    --创建客户端
    local httpc = http:new()
    local resp,err = httpc:request_uri(requesturl,
        {
                method = "GET",
                headers = {["User-Agent"]="Mozilla/5.0 (Windows NT 6.1; WOW64) AppleWebKit/537.36 (KHTML, like Gecko) Chrome/40.0.2214.111 Safari/537.36"}
        })
    --关闭连接
    httpc:close()
    if not resp then
        ngx.say("request error:",err)
        return
    end
    local result = {}
    --获取状态码
    result.status = resp.status
    result.body  = resp.body
    return result


end


return lgethtml


1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35

# 4.7.2 测试脚本

模板文件我们用

server {
        listen 9999;
        charset utf-8;


        # 配置路径重写
        location ~* \.(gif|jpg|jpeg|png|css|js|ico)$ {
            rewrite ^/(.*) http://www.resources.com/$1 permanent;
        }

        location /testgetHtml {
            default_type text/html;
            content_by_lua '
                local lgethtml = require("requestHtml")
                local url = "http://127.0.0.1/template.html"
                local result = lgethtml.gethtml(url);
                ngx.log(ngx.INFO, "状态是",result.status)
                ngx.log(ngx.INFO, "body是",result.body)
                ngx.say(result.body)
            ';
        }
    }
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22

访问http://192.168.64.181:9999/testgetHtml 测试

image-20211227173138722

# 4.8 模版渲染配置

# 4.8.1 下载安装lua-resty-template

wget https://github.com/bungle/lua-resty-template/archive/v1.9.tar.gz
tar -xvzf v1.9.tar.gz
1
2

解压后可以看到lib/resty下面有一个template.lua,这个就是我们所需要的,在template目录中还有两个lua文件,将这两个文件复制到/usr/openResty/lualib/resty中即可。

# 4.8.2 使用方式

local template = require "resty.template"
-- Using template.new
local html=[[<html>
<body>
  <h1>{{message}}</h1>
</body>
</html>
]]
template.render(html, { message = params["title"] })
1
2
3
4
5
6
7
8
9

# 4.8.3 测试

在nginx中配置文件中嵌入lua脚本执行测试

server {
        listen 9999;
        charset utf-8;


         location /testtemplate {
            default_type text/html;
            content_by_lua '
              local lreqparm = require("requestUtils")
              local template = require "resty.template"
              local params = lreqparm.getRequestParam()
               -- Using template.new
               local html=[[<html>
                             <body>
                                <h1>{{message}}</h1>
                             </body>
                         </html>
                                ]]
                template.render(html, { message = params["title"] })
            ';
        }


    }
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24

访问http://192.168.64.150:9999/testtemplate?title=123456

image-20210225171300015

# 5 整体业务分析

整个调用流程如下,需要使用lua脚本编写,整体流程分为7 步

image-20210227173418707

上面我们将各个组件都给封装了,下面我们需要将各个组件组合起来

# 5.1 编写lua脚本

创建一个requestTemplateRendering.lua的lua脚本

---
--- Generated by EmmyLua(https://github.com/EmmyLua)
--- Created by baiyp.
--- DateTime: 2020/11/24 13:24
---




local template = require("resty.template")
local lrredis = require("redisUtils")
local lgethtml = require("requestHtml")
local lreqparm = require("requestUtils")
--获取请求参数
local reqParams = lreqparm.getRequestParam()
-- 定义本地缓存
local html_template_cache = ngx.shared.html_template_cache


-- 获取请求ID的参数
local reqId = reqParams["id"];


ngx.log(ngx.INFO, "requestID:", reqId);
-- 校验参数
if reqId==nil then
    ngx.say("缺少ID参数");
    return
end


-- 布隆过滤器检查id是否存在
local bfexist = lrredis.bfexists("bf_taxi",reqId)
ngx.log(ngx.INFO, "布隆过滤器检验:", bfexist)


-- 校验key不存在直接返回
if bfexist==0 then
    ngx.say("布隆过滤器校验key不存在...")
    return
end


-- 拼接hget的key
local hgetkey = "hkey_".. reqId


-- 通过hget获取map的所有数据
local templateData = lrredis.hgetall(hgetkey);
if next(templateData) == nil then
    ngx.say("redis没有存储数据...")
    return
end




--获取模板价格数据
local amount = templateData["amount"]
ngx.log(ngx.INFO, "amount:", amount)
if amount == nil then
    ngx.say("价格数据未配置");
    return
end




-- 获取本地缓存对象
ngx.log(ngx.INFO, "开始从缓存中获取模板数据----")
local html_template = html_template_cache:get(reqId)
-- 判断本地缓存是否存在
if html_template == nil then
    -- 获取模板url中的数据
        ngx.log(ngx.INFO, "缓存中不存在数据开始远程获取模板")
    local url = templateData["url"]
        ngx.log(ngx.INFO, "从缓存中获取的url地址:", url)
    if url == nil then
        ngx.say("URL路径未配置");
        return
    end
        -- 抓取远程url的html
        ngx.log(ngx.INFO, "开始抓取模板数据:", url)
    local returnResult = lgethtml.gethtml(url);
    -- 判断抓取模板是否正常
    if returnResult==nil then
        ngx.say("抓取URL失败...");
        return
    end
        -- 判断html状态
    if returnResult.status==200 then
        html_template = returnResult.body
                --设置模板缓存为一小时
                ngx.log(ngx.INFO, "将模板数据加入到本地缓存")
        html_template_cache:set(reqId,html_template,60 * 60)
    end
end
ngx.log(ngx.INFO, "缓存中获取模板数据结束----")


-- 模板渲染
--编译得到一个lua函数


local func = template.compile(html_template)
local context = {amount=amount}
ngx.log(ngx.INFO, "开始渲染模板数据")
--执行函数,得到渲染之后的内容
local content = func(context)


--通过ngx API输出
ngx.say(content)


1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115

# 5.2 编写nginx配置

# 5.2.1 添加本地缓存

在nginx主配置文件中添加模板缓存

lua_shared_dict html_template_cache 10m;
1

# 5.2.2 编写nginx配置文件

我们这里使用content_by_lua_file的方式执行脚本

vi template.conf
server {
        listen 8888;
        charset utf-8;
        # 配置路径重写
        location ~* \.(gif|jpg|jpeg|png|css|js|ico)$ {
            rewrite ^/(.*) http://www.resources.com/$1 permanent;
        }

        #删除本地缓存
        location /delete {
             default_type text/html;
             content_by_lua '
              local lreqparm = require("requestUtils")
              --获取请求参数
              local reqParams = lreqparm.getRequestParam()
               -- 定义本地缓存
              local html_template_cache = ngx.shared.html_template_cache


                -- 获取请求ID的参数
              local reqId = reqParams["id"];


              ngx.log(ngx.INFO, "requestID:", reqId);
              -- 校验参数
              if reqId==nil then
                  ngx.say("缺少ID参数");
                  return
               end
               -- 获取本地缓存对象
               html_template_cache:delete(reqId);
               ngx.say("清除缓存成功");
            ';
        }


        location /template {
            default_type text/html;
            content_by_lua_file /usr/local/openresty/script/requestTemplateRendering.lua;
        }
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42

# 5.3 初始化数据

# 进入一个redis集群的节点内部
docker exec -ti redis01 /bin/bash
# 以集群方式登录172.18.0.2:3306节点
redis-cli -h 172.18.0.2 -c
# 在redis中添加一个布隆过滤器 错误率是0.01 数量是1万个
BF.RESERVE bf_taxi 0.01 10000 NONSCALING
# 在bf_test 的布隆过滤器添加一个key
BF.ADD bf_taxi 1
#检查数据是否存在
BF.EXISTS bf_taxi 1
# 添加URL以及价格
hset hkey_1 url http://127.0.0.1/template.html amount 100.00
1
2
3
4
5
6
7
8
9
10
11
12

# 5.4 访问测试

访问http://192.168.64.181:8888/template?id=1进行测试

# 6 kong网关

# 6.1 kong网关简介

Kong是一款基于OpenResty(Nginx + Lua模块)编写的高可用、易扩展的,由Mashape公司开源的API Gateway项目

Kong是基于NGINX和Apache Cassandra或PostgreSQL构建的,能提供易于使用的RESTful API来操作和配置API管理系统,所以它可以水平扩展多个Kong服务器,通过前置的负载均衡配置把请求均匀地分发到各个Server,来应对大批量的网络请求。

# 6.2 为什么需要 API 网关

API网关是一个服务器,是系统的唯一入口。从面向对象设计的角度看,它与外观模式类似。API网关封装了系统内部架构,为每个客户端提供一个定制的API。它可能还具有其它职责,如身份验证、监控、负载均衡、缓存、请求分片与管理、静态响应处理。API网关方式的核心要点是,所有的客户端和消费端都通过统一的网关接入微服务,在网关层处理所有的非业务功能。通常,网关也是提供REST/HTTP的访问API。

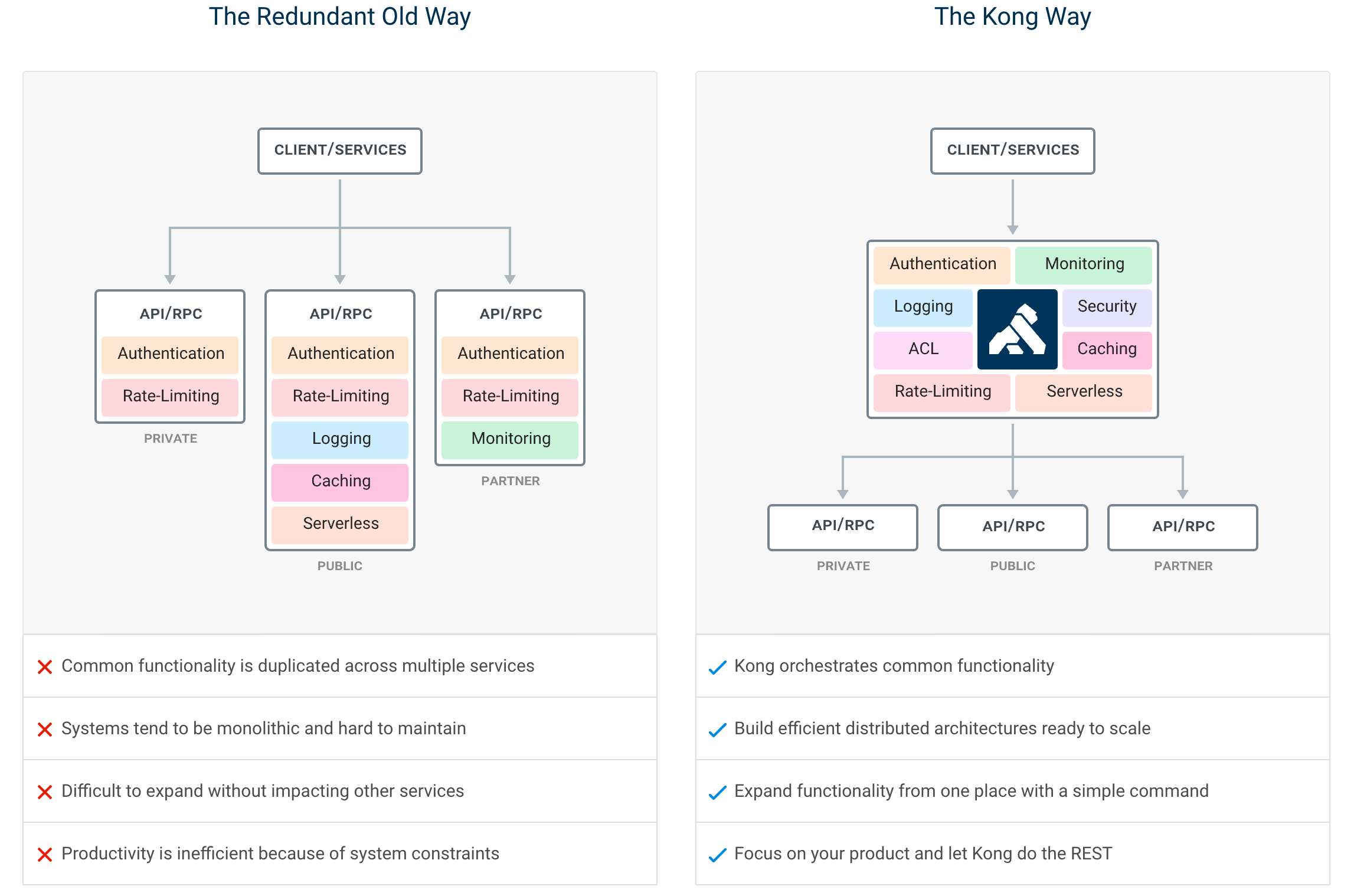

在微服务架构之下,服务被拆的非常零散,降低了耦合度的同时也给服务的统一管理增加了难度。如上图左所示,在旧的服务治理体系之下,鉴权,限流,日志,监控等通用功能需要在每个服务中单独实现,这使得系统维护者没有一个全局的视图来统一管理这些功能。API 网关致力于解决的问题便是为微服务纳管这些通用的功能,在此基础上提高系统的可扩展性。如右图所示,微服务搭配上 API 网关,可以使得服务本身更专注于自己的领域,很好地对服务调用者和服务提供者做了隔离。

目前,比较流行的网关有:Nginx 、 Kong 、Orange等等,还有微服务网关Zuul 、Spring Cloud Gateway等等

对于 API Gateway,常见的选型有基于 Openresty 的 Kong、基于 Go 的 Tyk 和基于 Java 的 gateway,这三个选型本身没有什么明显的区别,主要还是看技术栈是否能满足快速应用和二次开发。

# 6.2.1 和Spring Cloud Gateway区别

  • 像Nginx这类网关,性能肯定是没得说,它适合做那种门户网关,是作为整个全局的网关,是对外的,处于最外层的;而Gateway这种,更像是业务网关,主要用来对应不同的客户端提供服务的,用于聚合业务的。各个微服务独立部署,职责单一,对外提供服务的时候需要有一个东西把业务聚合起来。
  • 像Nginx这类网关,都是用不同的语言编写的,不易于扩展;而Gateway就不同,它是用Java写的,易于扩展和维护
  • Gateway这类网关可以实现熔断、重试等功能,这是Nginx不具备的

所以,你看到的网关可能是这样的


# 6.3 为什么要使用kong

  • 插件市场丰富,很多插件可以降低开发成本;
  • 可扩展性,可以编写lua脚本来定制自己的参数验证权限验证等操作;
  • 基于openResty,openResty基于Nginx保障了强劲的性能;
  • 便捷性能扩容,只需要水平增加服务器资源性能就能提升 ;
  • 负载均衡健康检查

# 6.3.1 kong的组成部分

Kong主要有三个组件

  • Kong Server :基于nginx的服务器,用来接收API请求。
  • Apache Cassandra/PostgreSQL :用来存储操作数据。
  • Kong dashboard:官方推荐UI管理工具,当然,也可以使用 restfull 方式 管理admin api

​ Kong采用插件机制进行功能定制,插件集(可以是0或N个)在API请求响应循环的生命周期中被执行。插件使用Lua编写,目前已有几个基础功能:HTTP基本认证、密钥认证、CORS(Cross-Origin Resource Sharing,跨域资源共享)、TCP、UDP、文件日志、API请求限流、请求转发以及Nginx监控。

# 6.3.2 Kong网关的特性

Kong网关具有以下的特性

  • 可扩展性: 通过简单地添加更多的服务器,可以轻松地进行横向扩展,这意味着您的平台可以在一个较低负载的情况下处理任何请求;
  • 模块化: 可以通过添加新的插件进行扩展,这些插件可以通过RESTful Admin API轻松配置;
  • 在任何基础架构上运行: Kong网关可以在任何地方都能运行。您可以在云或内部网络环境中部署Kong,包括单个或多个数据中心设置,以及public,private 或invite-only APIs。

# 6.4 kong网关架构

  1. Kong核心基于OpenResty构建,实现了请求/响应的Lua处理化;
  2. Kong插件拦截请求/响应,如果接触过Java Servlet,等价于拦截器,实现请求/响应的AOP处理;
  3. Kong Restful 管理API提供了API/API消费者/插件的管理;
  4. 数据中心用于存储Kong集群节点信息、API、消费者、插件等信息,目前提供了PostgreSQL和Cassandra支持,如果需要高可用建议使用Cassandra;
  5. Kong集群中的节点通过gossip协议自动发现其他节点,当通过一个Kong节点的管理API进行一些变更时也会通知其他节点。每个Kong节点的配置信息是会缓存的,如插件,那么当在某一个Kong节点修改了插件配置时,需要通知其他节点配置的变更。

# 6.4.1 Kong网关请求流程

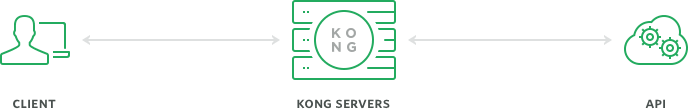

为了更好地理解系统,这是使用Kong网关的API接口的典型请求工作流程:

在这里插入图片描述

当Kong运行时,每个对API的请求将先被Kong命中,然后这个请求将会被代理转发到最终的API接口。在请求(Requests)和响应(Responses)之间,Kong将会执行已经事先安装和配置好的任何插件,授权您的API访问操作。Kong是每个API请求的入口点(Endpoint)。

# 6.5 kong 部署

# 6.5.1 搭建网络

首先我们创建一个Docker自定义网络,以允许容器相互发现和通信。在下面的创建命令中kong-net是我们创建的Docker网络名称。

docker network create kong-net
1

# 6.5.2 搭建数据库环境

Kong 目前使用Cassandra(Facebook开源的分布式的NoSQL数据库) 或者PostgreSql,你可以执行以下命令中的一个来选择你的Database。请注意定义网络 --network=kong-net 。

docker run -d --name kong-database --network=kong-net -p 5432:5432 -v /tmp/data/kong:/var/lib/postgresql/data -e "POSTGRES_USER=kong" -e "POSTGRES_DB=kong" -e "POSTGRES_PASSWORD=kong" postgres:11.7
1

# 6.5.3 kong网关部署

# 6.5.3.1 初始化kong数据

使用docker run --rm来初始化数据库,该命令执行后会退出容器而保留内部的数据卷(volume)。

docker run --rm --network=kong-net -e "KONG_DATABASE=postgres" -e "KONG_PG_HOST=kong-database" -e "KONG_PG_PASSWORD=kong" -e "KONG_CASSANDRA_CONTACT_POINTS=kong-database" kong:latest kong migrations bootstrap
1

这个命令我们还是要注意的,一定要跟你声明的网络,数据库类型、host名称一致。同时注意Kong的版本号,本文是在Kong 1.4.x 版本下完成的。

出现如下信息说明数据初始化成功

image-20210223170337717

# 6.5.3.2 启动Kong容器

完成初始化数据库后,我们就可以启动一个连接到数据库容器的Kong容器,请务必保证你的数据库容器启动状态,同时检查所有的环境参数 -e 是否是你定义的环境

docker run -d --name kong \
--network=kong-net \
-e "KONG_DATABASE=postgres" \
-e "KONG_PG_HOST=kong-database" \
-e "KONG_PG_PASSWORD=kong" \
-e "KONG_CASSANDRA_CONTACT_POINTS=kong-database" \
-e "KONG_PROXY_ACCESS_LOG=/dev/stdout" \
-e "KONG_ADMIN_ACCESS_LOG=/dev/stdout" \
-e "KONG_PROXY_ERROR_LOG=/dev/stderr" \
-e "KONG_ADMIN_ERROR_LOG=/dev/stderr" \
-e "KONG_ADMIN_LISTEN=0.0.0.0:8001, 0.0.0.0:8444 ssl" \
-p 8000:8000 \
-p 8443:8443 \
-p 8001:8001 \
-p 8444:8444 \
kong:latest
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
# 6.5.3.3 验证

通过服务器执行curl访问尝试服务是否已经启动

curl http://localhost:8001/status
1

image-20210223170725353

出现如下信息说明服务已经启动

# 6.6 Kong配置

# 6.6.1 nginx模板

我们来看一个典型 Nginx 的配置对应在 Kong 上是怎么样的,下面是一个典型的 Nginx 配置

upstream passportUpstream {
    server 192.168.64.1:9001 weight=10;
    server 192.168.64.1:9002 weight=10;
}
server {
    listen 80;
    location /hello {
        proxy_pass http://passportUpstream;
    }
}
1
2
3
4
5
6
7
8
9
10

# 6.6.2 kong配置案例

下面我们开看看其对应 Kong 中的配置

# 配置 upstream
curl -X POST http://localhost:8001/upstreams --data "name=passportUpstream"


# 配置 target
curl -X POST http://localhost:8001/upstreams/passportUpstream/targets  --data "target=172.16.44.47:9001" --data "weight=10"


# 配置 service
curl -X POST http://localhost:8001/services --data "name=hello" --data "host=passportUpstream"


# 配置 route
curl -X POST http://localhost:8001/routes \
--data "paths[]=/hello" \
--data "service.id=2fa18352-2aed-449d-9707-8cbfadba3972"
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16

这一切配置都是通过其 Http Restful API 来动态实现的,无需我们再手动的 reload Nginx.conf

# 6.6.3 测试验证

可以通过如下URL进行测试

http://192.168.245.145:8000/hello/index
1

image-20211227173328083

# 6.6.4 Kong关键术语

在上述的配置中涉及到了几个概念: Upstream、Target、Service、Route 等概念,它们是 Kong 的几个核心概念,也是我们在使用 Kong API 时经常打交道的,下面我们就其几个核心概念做一下简单的说明。

# Upstream

Upstream 对象表示虚拟主机名,可用于通过多个服务(目标)对传入请求进行负载均衡。例如:service.v1.xyz 为 Service 对象命名的上游 Host 是 service.v1.xyz 对此服务的请求将代理到上游定义的目标。

# Target

目标 IP地址/主机名,其端口表示后端服务的实例。每个上游都可以有多个 Target,并且可以动态添加 Target。

由于上游维护 Target 的更改历史记录,因此无法删除或者修改 Target。要禁用目标,请发布一个新的 Targer weight=0,或者使用 DELETE 来完成相同的操作

# Service

顾名思义,服务实体是每个上游服务的抽象,服务的示例是数据转换微服务,计费API等。

服务的主要属性是它的 URL(其中,Kong 应该代理流量),其可以被设置为单个JSON串或通过指定其 protocol, host,port 和path。

服务与路由相关联(服务可以有许多与之关联的路由),路由是 Kong 的入口点,并定义匹配客户端请求的规则。一旦匹配路由,Kong 就会将请求代理到其关联的服务。

# Route

路由实体定义规则以匹配客户端的请求。每个 Route 与一个 Service 相关联,一个服务可能有多个与之关联的路由,与给定路由匹配的每个请求都将代理到其关联的 Service 上。可以配置的字段有:

  • hosts
  • paths
  • methods

Service 和 Route 的组合(以及它们之间的关注点分离)提供了一种强大的路由机制,通过它可以在 Kong 中定义细粒度的入口点,从而使基础架构路由到不同上游服务。

# Consumer

Consumer 对象表示服务的使用者或者用户,你可以依靠 Kong 作为主数据库存储,也可以将使用者列表与数据库映射,以保持Kong 与现有的主数据存储之间的一致性。

# Plugin

插件实体表示将在 HTTP请求/响应生命周期 期间执行的插件配置。它是为在 Kong 后面运行的服务添加功能的,例如身份验证或速率限制。

将插件配置添加到服务时,客户端向该服务发出的每个请求都将运行所述插件。如果某个特定消费者需要将插件调整为不同的值,你可以通过创建一个单独的插件实例,通过 service 和 consumer 字段指定服务和消费者。

# 6.7 kongAPI操作

# 6.7.1 配置网关

# 配置服务
# 添加服务
curl -i -X POST http://192.168.64.181:8001/services/ -d 'name=test-service' -d 'url=http://116.62.213.90/1.html'
1
2

url 参数是一个简化参数,用于一次性添加 protocol,host,port 和 path。

# 添加路由
# 添加service 的路由
curl -i -X POST http://192.168.64.181:8001/routes/ -d 'methods=GET' -d 'paths=/service' -d 'service.id=65c11356-e86d-431e-a76a-aa7c3acd9aeb'
1
2
# 访问测试
# 通过如下URL访问
http://192.168.64.181:8000/service?a=123
1
2

# 6.7.2 配置负载均衡

# 配置 upstream 和 target

创建一个名称 load 的 upstream

curl -X POST http://192.168.64.181:8001/upstreams --data "name=load"
1

添加3000 端口的负载

curl -X POST http://192.168.64.181:8001/upstreams/load/targets --data "target=192.168.64.1:9001" --data "weight=10"


curl -X POST http://192.168.64.181:8001/upstreams/load/targets --data "target=192.168.64.1:9002" --data "weight=10"
1
2
3
4

如上的配置对应了 Nginx 的配置

upstream load {
    server 192.168.64.181:9001 weight=10;
    server 192.168.64.181:9002 weight=10;
}
1
2
3
4
# 配置service

host 的值便对应了 upstream 的名称,配置成功后会返回生成的 service 的 id

curl -X POST http://192.168.64.181:8001/services --data "name=load-service" --data "host=load"
1
# 配置路由信息

这里的service.id 就是上面添加service

curl -X POST http://192.168.64.181:8001/routes --data "paths[]=/load" --data "service.id=3a6b839b-00c1-49b7-b271-8024a12d19be"
1
# 访问测试

http://192.168.64.181:8000/load/index

# 6.8 安装Kong 管理UI

Kong 企业版提供了管理UI,开源版本是没有的。但是有很多的开源的管理 UI ,其中比较好用的是Konga。项目地址:https://github.com/pantsel/konga


# 6.8.1 初始化konga数据

使用docker run --rm来初始化数据库,该命令执行后会退出容器而保留内部的数据卷(volume)。

docker run --name konga --rm \
--network=kong-net \
pantsel/konga -c prepare -a postgres -u postgresql://kong:kong@kong-database:5432/kong
1
2
3

执行后出现如下界面说明执行成功

image-20210223171621817

# 6.8.2 启动konga

docker run -p 1337:1337 -d \
--network=kong-net \
-e "DB_ADAPTER=postgres" \
-e "DB_HOST=kong-database" \
-e "DB_USER=kong" \
-e "DB_PASSWORD=kong" \
-e "DB_DATABASE=kong" \
-e "KONGA_HOOK_TIMEOUT=120000" \
-e "DB_PG_SCHEMA=public" \
-e "NODE_ENV=production" \
--name konga \
pantsel/konga
1
2
3
4
5
6
7
8
9
10
11
12

# 6.8.3 验证

通过浏览器请求 http://IP:1337 检查是否能够访问,如果能够访问说明已经启动成功

image-20210223172014963

# 6.8.4 连接kong网关

在这个界面添加一个用户 登录就可以看到如下页面

image-20210224154834169

点击Connections 来填加kong的信息

image-20210224154925220

添加kong名称以及API地址就可以管理kong了

image-20210224155202103

添加后点击'active'激活按钮就可以激活kong网关

image-20210224155320105

然后就会出现如下界面管理可以通过菜单操作管理kong

image-20210224155440603

# 6.8.5 限流插件

限流的场景:服务提供的能力是有限的。为了防止大量的请求将服务拖垮,可以通过网关对服务的请求做限流。例如:某个服务1s只能处理100个请求,超过限流阈值的请求丢弃。

# 路由配置限流

为/load的路由添加限流插件

image-20210224162001683

设置限流为每分钟2个

image-20210224162057918

# 测试验证

多次访问 http://192.168.64.150:8000/load 发现已经被限流了

image-20210224162151329

# 配置属性如下
属性 说明 是否必须 默认 示例
consumer 设置消费之,当时用身份认证时能够识别出消费者 否 所有消费者
second 限制每秒最多有几个请求 是 无 2
minute 限制每分钟最多有几个请求 是 无 10
hour 限制每小时最多有几个请求 是 无 100
day 限制每天最多有几个请求 是 无 100
year 限制每年最多有几个请求 是 无 100
limit by 统计限额的标准,consumer, credential, ip, service,如果无法确定,将以IP为主 否 consumer consumer
policy cluster:将计数器保存在数据库里,local:将计数器保存在本地,redsi:将计数器保存在redis里面 是 cluster cluster
fault tolerant 第三方数据存储遇到问题时是否会代理请求,如果为YES,在数据库恢复正常前,限流将会禁用,如果为 NO,将会报500错误 是 YES YES
redis host 当 policy 为 redis 时设置 否 无
redis port 当 policy 为 redis 时设置 否 6379
redis password 当 policy 为 redis 时设置 否 无
redis timeout 当 policy 为 redis 时设置 否 2000
redis database 当 policy 为 redis 时设置 否 0
hide client headers 隐藏客户端响应头 是 NO NO
上次更新: 2025/04/03, 11:07:08
Nginx 使用与配置
LVS+Keepalived 高可用部署

← Nginx 使用与配置 LVS+Keepalived 高可用部署→

最近更新
01
tailwindcss
03-26
02
PaddleSpeech
02-18
03
whisper
02-18
更多文章>
Theme by Vdoing | Copyright © 2019-2025 跨境互联网 | 豫ICP备14016603号-5 | 豫公网安备41090002410995号
  • 跟随系统
  • 浅色模式
  • 深色模式
  • 阅读模式
